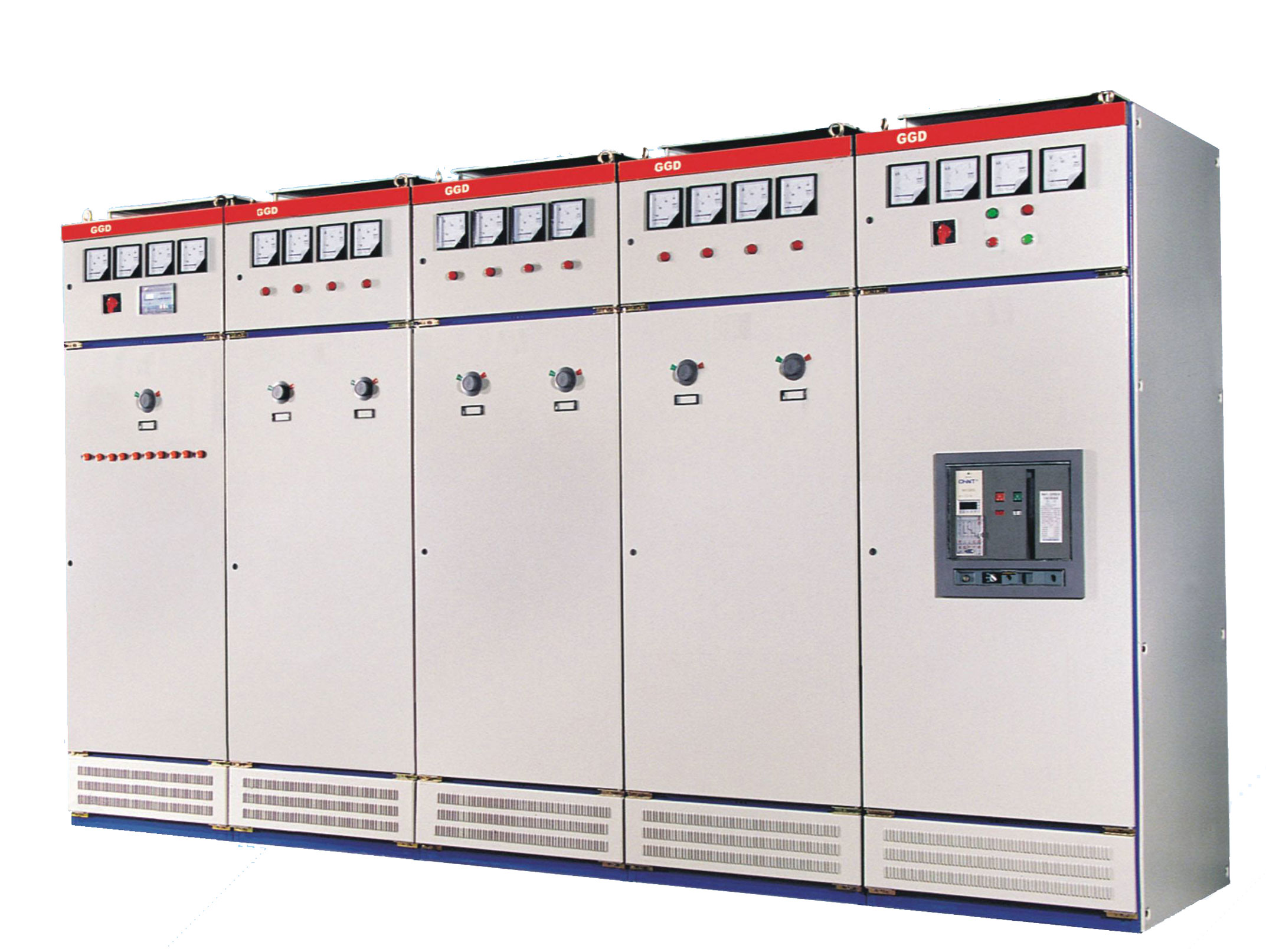

GGD交流低压配电柜
2021-01-04
4589
| 简介：低压固定式开关柜 | |
| 产品说明:一、产品用途GGD型固定式交流低压开关柜(以下简称装置)适用于发电厂、发电站、厂矿企业等电力用户的交流50hz,额定工作电压400V。额定工作电流 6300A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。本装置是根据能源部和广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好。电气方案灵活、组合万便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。装置符合IEC439《低压成套开关设备的控制设备》，GB7251《低压成套开关设备》等标准。GGJ型交流低压电容补偿柜同时符合国家现行标准中关于并联电容器保护的有关规定。二、产品特点装置的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。装置按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整体美观大方，面目一新。装置装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用滚花螺钉连接，整体构成完整的接地保护电路。装置柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。装置母线夹ZMJ型由高强度、高阻型PP0合金材热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式问块即可方便地组合成单母线夹或双母线夹。三、使用环境周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。大气条件：空气清洁，相对湿度在最高温度为十40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到由于温度变化，有可能会偶然地产生凝露的影响。海拔高度不超过2000米。装置安装时与垂直面的倾斜度不超过5℃，且整组柜列相对平整。装置应安装在无剧烈震动和冲击，以及不足以使电器元件受到不应有腐蚀的场所。 | |
